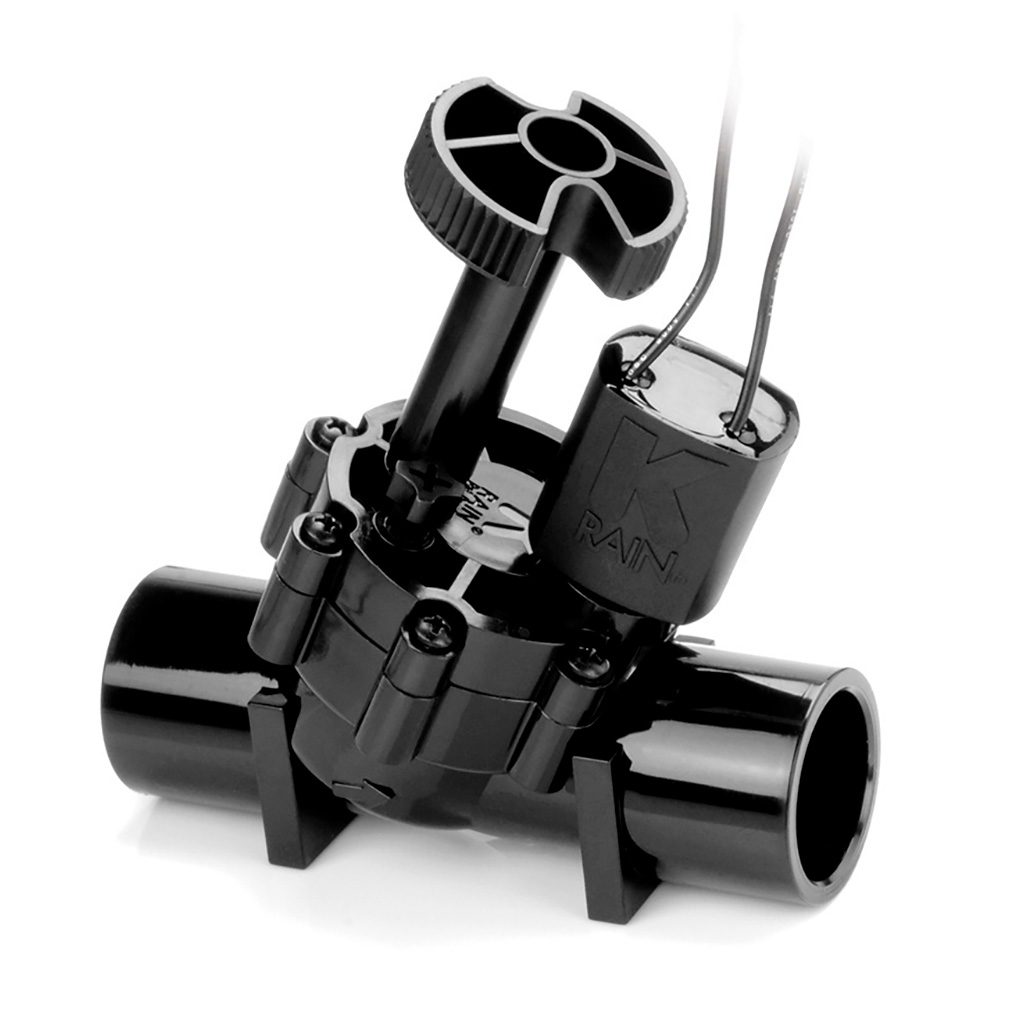

Электромагнитные клапаны ProSeries 100
Электромагнитные клапаны, предназначенные для полива частных и небольших коммерческих объектов.
K-Rain ProSeries 100 — это надежные электромагнитные клапаны с технологией прямого потока снижающей риск засорения и выхода оборудования из строя.
ProSeries 100 имеют регулятор потока и два варианта подключения: с наружной и внутренней резьбой диаметром 1″ (модели серии 7001) или 3/4″ (модели серии 7075). Также есть модификации со слипом для клеевого соединения (без резьбы).
-
Габариты
- • Модели серии 7001:Высота х Ширина х Длина — 10,1 х 7,62 х 13,3 см.
- • Модели серии 7075: Высота х Ширина х Длина — 10,1 х 7,62 х 10,8 см.
Технические характеристики
- • Расход: 0,95 – 114л/мин.
- • Номинальное давление: 1,4 – 10,3 бар.
- • Подключение: внутренняя/наружная резьба/слип1’’или 3/4’’.
Электротехнические характеристики
- • Соленоид: 24В AC 60 Гц.
- • Пусковой ток: 0.43 А при 60 Гц.
- • Ток удержания: 0.25 А при 60 Гц.
-
Потери давления
7001 ProSeries 100 3/4’’ Расход, л/мин 5 20 40 60 75 Потери давления, бар 0,27 0,34 0,41 0,76 0,96 7075 ProSeries 100 1’’ Расход, л/мин 20 40 60 75 115 Потери давления, бар 0,15 0,2 0,24 0,27 0,34 Диапазон давления: 1,4 – 10,3 бар
- • Прочная, устойчивая к коррозии и ультрафиолетовому излучению конструкция из ПВХ – Увеличивает срок службы клапана.
- • Прямоточная конструкция – Для устойчивости к засорению, уменьшения потерь давления и удобства технического обслуживания.
- • Наклонные диафрагма и поршень в сборе – Обеспечивают прямой ток воды, увеличивая расход и уменьшая потери на трение.
- • Конструкция, предотвращающая образование засоров – Может использоваться как для питьевой, так и для технической воды.
- • Самоочищающийся фильтр – Фильтр находится в турбулентном потоке воды и очищается во время работы.
- • Ручной наружный винт – Обеспечивает ручное управление при запуске системы.
- • Ручной внутренний слив через соленоид – Позволяет производить ручное управление без слива воды из клапана.
- • Регулирование потока с помощью съемной ручки – Обеспечивает точную регулировку потока и позволяет снять ручку для предотвращения несанкционированного вмешательства (кроме моделей NFC).
- • Фиксированный плунжер – Позволяет снимать соленоид без потери внутреннего плунжера.
МОДЕЛИ ЭЛЕКТРОМАГНИТНЫХ КЛАПАНОВ K-RAIN PROSERIES 100
- • 7001 – 1″ Внутренняя резьба
- • 7001-SL 1 – 1″ Внутренний слип
- • 7001-BSP – 1″ Внутренняя резьба BSP
- • 7001-NFC – 1″ Внутренняя резьба, без регулятора потока
- • 7001-SL-NFC – 1″ Внутренний слип, без регулятора потока
- • 7001-BSP-NFC – 1″ Внутренняя резьба BSP, без регулятора потока
- • 7001-MXB – 1″ Наружная резьба x Штуцер
- • 7001-MXB-NFC – 1″ Наружная резьба x Штуцер, без регулятора потока
- • 7001-MXM – 1″ Наружная резьба x 1″ Наружная резьба
- • 7001-BSP-MXM – 1″ Наружная резьба BSP x 1″ Наружная резьба
- • 7001-MXM-NFC – 1″ Наружная резьба x 1″ Наружная резьба без регулятора потока
- • 7075 – 3/4″ Внутренняя резьба
- • 7075-SL 1 – 3/4″ Внутренний слип
- • 7075-BSP – 3/4″ Внутренняя резьба BSP
- • 7075-NFC – 3/4″ Внутренняя резьба ,без регулятора потока
- • 7075-SL-NFC – 3/4″ Внутренний слип, без регулятора потока
- • 7075-BSP-NFC – 3/4″ Внутренняя резьба BSP, без регулятора потока
МОДИФИКАЦИИ
- • 9VDC– с 9В DC соленоидом
ПОЛНЫЙ МОДЕЛЬНЫЙ РЯД ЭЛЕКТРОМАГНИТНЫХ КЛАПАНОВ K-RAIN PROSERIES 100
| Модель | Артикул | Кол-во штук в коробке | Вес изделия, кг |
| Диаметр подключения 3/4″ | |||
| ProSeries 100 Электромагнитный клапан 3/4″ Внутренняя резьба | 7075 | 12 | 0,42 |
| ProSeries 100 Электромагнитный клапан 3/4″ Внутренняя резьба, без регулятора потока | 7075-NFC | 12 | 0,42 |
| ProSeries 100 Электромагнитный клапан 3/4″ Внутренний слип | 7075-SL | 12 | 0,42 |
| ProSeries 100 Электромагнитный клапан 3/4″ Внутренний слип, без регулятора потока | 7075-SL-NFC | 12 | 0,42 |
| ProSeries 100 Электромагнитный клапан 3/4″ Внутренняя резьба BSP | 7075-BSP | 12 | 0,42 |
| ProSeries 100 Электромагнитный клапан 3/4″ Внутренняя резьба BSP, без регулятора потока | 7075-BSP-NFC | 12 | 0,42 |
| Диаметр подключения 1″ | |||
| ProSeries 100 Электромагнитный клапан 1″ Внутренняя резьба | 7001 | 12 | 0,42 |
| ProSeries 100 Электромагнитный клапан 1″ Внутренняя резьба, без регулятора потока | 7001-NFC | 12 | 0,42 |
| ProSeries 100 Электромагнитный клапан 1″ Наружная резьба x Штуцер | 7001-MXB | 12 | 0,42 |
| ProSeries 100 Электромагнитный клапан 1″ Наружная резьба x Штуцер, без регулятора потока | 7001-MXB-NFC | 12 | 0,42 |
| ProSeries 100 Электромагнитный клапан 1″ Наружная резьба x 1″ Наружная резьба | 7001-MXM | 12 | 0,42 |
| ProSeries 100 Электромагнитный клапан 1″ Наружная резьба x 1″ Наружная резьба, без регулятора потока | 7001-MXM-NFC | 12 | 0,42 |
| ProSeries 100 Электромагнитный клапан 1″ Внутренний слип | 7001-SL | 12 | 0,42 |
| ProSeries 100 Электромагнитный клапан 1″ Внутренний слип, без регулятора потока | 7001-SL-NFC | 12 | 0,42 |
| ProSeries 100 Электромагнитный клапан 1″ Внутренний слип, гидравлический привод | 7001-SLH | 12 | 0,42 |
| ProSeries 100 Электромагнитный клапан 1″ Внутренняя резьба BSP | 7001-BSP | 12 | 0,42 |
| ProSeries 100 Электромагнитный клапан 1″ Внутренняя резьба BSP, без регулятора потока | 7001-BSP-NFC | 12 | 0,42 |
| ProSeries 100 Электромагнитный клапан 1″ Наружная резьба BSP x 1″ Наружная резьба | 7001-BSP-MXM | 12 | 0,42 |
| ProSeries 100 Электромагнитный клапан 1″ Наружная резьба BSP x 1″ Наружная резьба, без регулятора потока | 7001-BSP-MXM-NFC | 12 | 0,42 |
| ProSeries 100 Электромагнитный клапан 1″ Внутренняя резьба, соленоид 9В DC | 7001-9VDC | 12 | 0,42 |
| ProSeries 100 Электромагнитный клапан 1″ Внутренняя резьба, без регулятора потока, соленоид 9В DC | 7001-9VDC-NFC | 12 | 0,42 |
| ProSeries 100 Электромагнитный клапан 1″ Внутренний слип, соленоид 9В DC | 7001-9VDC-SL | 12 | 0,42 |
| ProSeries 100 Электромагнитный клапан 1″ Внутренний слип, без регулятора потока, соленоид 9В DC | 7001-9VDC-SL-NFC | 12 | 0,42 |
| ProSeries 100 Электромагнитный клапан 1″ Наружная резьба x Штуцер, соленоид 9В DC | 7001-9VDC-MXB | 12 | 0,42 |
| ProSeries 100 Электромагнитный клапан » Наружная резьба x Штуцер, без регулятора потока, соленоид 9В DC | 7001-9VDC-MXB-NFC | 12 | 0,42 |
| ProSeries 100 Электромагнитный клапан 1″ Наружная резьба x 1″ Наружная резьба, соленоид 9В DC | 7001-9VDC-MXM | 12 | 0,42 |
| ProSeries 100 Электромагнитный клапан 1″ Наружная резьба x 1″ Наружная резьба, без регулятора потока, соленоид 9В DC | 7001-9VDC-MXM-NFC | 12 | 0,42 |
| ProSeries 100 Электромагнитный клапан 1″ Внутренняя резьба BSP, соленоид 9В DC | 7001-9VDC-BSP | 12 | 0,42 |
| ProSeries 100 Электромагнитный клапан 1″ Наружная резьба BSP x 1″ Наружная резьба, соленоид 9В DC | 7001-9VDC-BSP-MXM | 12 | 0,42 |
| ProSeries 100 Электромагнитный клапан 1″ Наружная резьба BSP x 1″ Наружная резьба, без регулятора потока, соленоид 9В DC | 7001-9VDC-BSP-NFC | 12 | 0,42 |
| Электромагнитные клапаны K-Rain ProSeries 100 оборудованы регулятором потока, кроме моделей NFC | |||
Руководство пользователя для Электромагнитные клапаны PRO SERIES 100.
